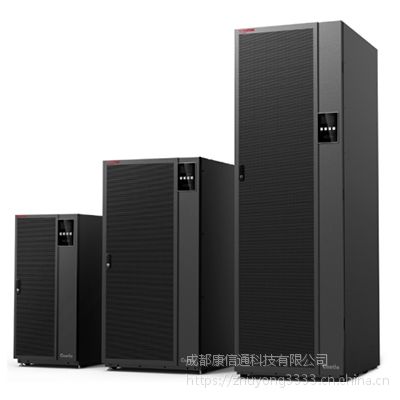

CASTLE 3C3 Pro是山特CASTLE 3C3***产品系列的全新换代产品，采用全数字化控制技术，集成了当代电力电子和自动控制领域的进技术成果，为用户关键负载提供安全、可靠、稳定、环保的电力保障。在延续城堡3C3系列UPS高可靠度和高适应性的同时，全***城堡3C3Pro提供了更大的功率、***的TCO、更可靠的业务保障和更便捷的维护和管理。本产品适用于中、小型数据中心，计算机数据机房，通讯基站，自动化控制系统，安保系统，广播电视系统，工厂生产过程控制，石油化工等环境使用。

更大功率，配置灵活满足更多应用场景
? 单机200kVA，更高的功率密度，为您节省占地；
? 高达0.9输出功因，与当代IT设备***匹配，适应性更广；
? 并机容量可达800kVA，满足不同容量规模的电力保护需要；
? 双/单输入可选，满足不同用户需求，灵活性更高；
? 电池节数连续可调，可灵活配置。
更大功率，配置灵活满足更多应用场景
? 单机200kVA，更高的功率密度，为您节省占地；
? 高达0.9输出功因，与当代IT设备***匹配，适应性更广；
? 并机容量可达800kVA，满足不同容量规模的电力保护需要；
? 双/单输入可选，满足不同用户需求，灵活性更高；
? 电池节数连续可调，可灵活配置。
***TCO
为业主节省拥有成本
? 94%双转换模式效率；
? 98%节能模式效率，提升了电能转化效率，降
低了运营成本；
? 占地面积小，可高达44%空间节省；
? 便捷安装，节省您的安装成本；
? 支持2台并机供电池组，节省您的初期投入成本和占地面积。

产品功能功率范围: 20/30/40/60/80/100/120/160/200kVA
拓扑技术:  在线双转换技术
                 高频IGBT整流
                 塔式设计
输入输出: 220V/380V 4线
频率: 50/60 Hz

产品特点
?高达0.9输出功因，与当代IT设备***匹配，适应性更广；
?双/单输入可选，满足不同用户需求，灵活性更高；
?电池节数连续可调，可灵活配置；
?94%双转换模式效率；
?98%节能模式效率，提升了电能转化效率，降低了运营成本；
?占地面积小，可高达44%空间节省；
?便捷安装，节省您的安装成本；
?标配防尘网，满足更多应用场景；
?PCBA三防技术，提升系统可靠性；
?N+X冗余并机技术，提升电力系统可靠性;
?采用高可靠性关键元器件选型设计；
?Winpower监控，可通过网页、APP监控、管理您的电力运行；
?全前方维护，节省服务空间；

适用环境
中、小型数据中心，计算机数据机房，通讯基站，自动化控制系统，安保系统，广播电视系统，工厂生产过程控制，石油化工

更大功率，配置灵活满足更多应用场景
? 单机200kVA，更高的功率密度，为您节省占地；
? 高达0.9输出功因，与当代IT设备***匹配，适应性更广；
? 并机容量可达800kVA，满足不同容量规模的电力保护需要；
? 双/单输入可选，满足不同用户需求，灵活性更高；
? 电池节数连续可调，可灵活配置。
***TCO
为业主节省拥有成本
? 94%双转换模式效率；
? 98%节能模式效率，提升了电能转化效率，降
低了运营成本；
? 占地面积小，可高达44%空间节省；
? 便捷安装，节省您的安装成本；
? 支持2台并机供电池组，节省您的初期投入成本和占地面积。
更可靠保障， 为关键电力保驾护航
? 标配防尘网，满足更多应用场景；
? PCBA三防技术，提升系统可靠性；
? 智能电池管理，为您延长高达50%电池寿命；
? N+1冗余并机技术，提升电力系统可靠性；
? 采用高可靠性关键元器件选型设计。
更便捷维护和管理
? 模块化设计，易于维护，节省您的维护成本；
? Winpower监控，可通过网页、 APP监控、管理
您的电力运行；
? 丰富配置，多种接口和板卡支持，满足您不同的通讯和
监控需要；
? 智能化管理，降低了日常UPS的维护难度；
? 全前方维护，节省服务空间；
? 标配滚轮易于现场移动及安装就位。

全新山特CASTLE 3C3 Pro将功率范围拓宽到200kVA，提供了20kVA， 30kVA， 40kVA， 60kVA，
80kVA， 100kVA， 120kVA， 160kVA， 200kVA等不同容量的机型，增加客户选择性的同时，功率
密度进一步提升。同时，支持N+1并机冗余，可实现4台并机，提供高达800kVA的系统容量。
此外，全新CASTLE 3C3 Pro提供了高达0.99以上的输入功因和0.9的输出功因，与当代IT设备***
匹配，适应性更广。
ECO经济模式
山特 CASTLE 3C3 Pro 可根据用户需求设置 ECO 经济模式。此功率开启时， 3C3 Pro UPS会根据市
电品质自动调整UPS工作模式，在确保UPS提供高品质电力保护条件下，可能提高系统运行效
率，为业主带来运营成本节省。
山特3C3 Pro ECO模式提供高达98%效率，具备以下优势：
? 经济模式下提供98%的满载效率，与传统机型相比，***降低了UPS电力耗费和对应制冷耗电成本；
? 在经济模式下，依旧可以提供浪涌保护，确保高质量电力品质；
? 快速转换，经济模式和双转换模式切换时间典型切换时间仅为4ms，实现关键负载不间断工作；
? 经济模式下，关键器件可靠性提到进一步提升，
山特3C3 Pro进一步提升功率密度，采用紧凑型设计，产品占地面积得到大大降低。较同级别其它产品相比，可达65%以上的占地面积节省，
为用户大幅节省了宝贵的机房空间，提高了机房利用率，降低了相应投入成本。

山特3C3 Pro进一步提升功率密度，采用紧凑型设计，产品占地面积得到大大降低。较同级别其它产品相比，可达65%以上的占地面积节省，
为用户大幅节省了宝贵的机房空间，提高了机房利用率，降低了相应投入成本。

防腐性能
PCBA腐蚀引起的短路是导致UPS元器件失效的重要原因之一，尤其是
在沿海地带。山特3C3 Pro采用了PCBA喷涂三防漆，进一步提升产品的
防盐雾防腐蚀能力。
可按需编程
根据系统设计和气流分布，结合可能出现的盐雾和灰尘堆积概率、比
例，直接在喷涂设备上编程，实现按需喷涂。
全自动喷涂
采用全自动化设计，自动喷涂，避免了人力操作的偏差，提升了喷涂的
***性和一致性。
蓝光检测
采用蓝光检测技术，对喷涂结果进行检测，确保喷涂品质。
UPS + 电池整体方案
山特 3C3 Pro UPS 支持采用常用VRLA铅酸电池，与山特电池可实现完
美搭配。山特3C3 Pro搭配山特电池，结合山特智能电池管理技术，经过
厂内严格的设计、验证，可确保更好的兼容性、品质和电池寿命，为用
户提供更品质不间断的电力保护。
同时，山特3C3 Pro支持电池节数连续可调。可为用户前期根据不同负载
和备电时间进行更为灵活的配置，节省用户前期投入成本。同时，在运
行过程中，若出现局部电池故障，可以直接退出将失效电池并在线重新
设置电池节数，实现快速维护的同时，确保了用户电力不受影响。
防尘设计
山特3C3 Pro提供标配防尘网配件，将灰尘和毛屑等隔离在设备外部，提
升了产品对恶劣环境的适应能力，该防尘网配件，具有以下特点：
? 拆卸、清洗便捷，维护费用低
? 符合美***火标准UL94及滤尘网标准UL 900
? 遇火焰，不会成为供燃的材料
同时，山特3C3 Pro内部布局和气流分布上，采用了防尘设计，程
度降低了灰尘堆积的概率。
并机冗余技术
山特3C3 Pro内置了嵌入式同步CAN，采用了******的并机技术，并
机时无须安装额外并机卡。确保并机系统中每台UPS的输出同步、负
载均分的同时，限度***了并机系统的可靠性和冗余性。性能更
***，并机环流更小，输出更***。
PCBA喷涂前蓝光检测 PCBA喷涂后蓝光检测
更好电力保护
山特智能电池管理
山特3C3 Pro UPS山特智能电池管理采用最为***的三段式充电方法，
***阶段进行大电流快速充电，快速回充到约90%电量；***阶段采用
恒压浮充，确保电池完全充饱；第三阶段进行休息模式，避免电池因为
长期浮充带来的老化影响，从而有效延长电池的实际使用寿命。山特智
能电池管理技术，可***预测电池工作状态，提前发现潜在放电故障并
预报警，并可根据不同电池品牌灵活配置相应的控制参数。
功率

UPS整流输入

UPS输出

旁路

电池

通讯监控

操作环境

认证
